Do It Yourself Omkeerring.
Een omkeerring is niet zo heel duur (iets van 15 Euro) maar ik heb er eenvoudig zelf eentje gemaakt van een oude (rubber versleten) zonnekap samen met de vatting van een 28 mm lens. Deze lens heb ik dan ook aangepast zodat deze makkelijker bruikbaar is: een groter knopje aan de diafragma-bediening gemaakt die normaal door de body gebruikt wordt: op vergelijkbare manier te bedienen als de lens met macro-tussenringen.
De onderstaande macro-foto's heb ik met deze combi gemaakt.

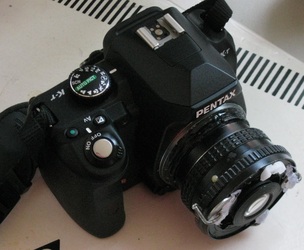

Daarnaast wordt de omgekeerd geplaatste lens geplaatst, samen met de aangepaste lens.
De onderstaande macro-foto's heb ik met deze combi gemaakt.
Daarnaast wordt de omgekeerd geplaatste lens geplaatst, samen met de aangepaste lens.

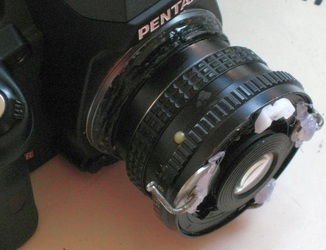

De lens-ombouw
Het is natuurlijk niet nodig om een lens om te bouwen - de 50mm heb ik ook niet omgebouwd - voor om te keren maar de lens moest ik toch repareren om te gebruiken en de schroefjes moest ik daarvoor uitboren zodat hij voor origineel gebruik niet meer geschikt was.
Nadat ik de vatting eraf gehaald heb, de lens schoongemaakt en gerepareerd (diafragma werkt weer naar behoren) en met de knutselmethode dichtgemaakt: een paar ringen (geborgd met lijm), een paar gaatjes boren voor de nieuwe schroefjes en de schroefjes omgebogen voor 'klem-vast'.
Het plaatje wat normaal gebruikt wordt door de camera om het diafragma open te houden bij het scherpstellen en losgelaten wordt om het diafragma te sluiten heb ik omgebogen zodat het op een handiger plek uitkomt om te bedienen en van een knopje voorzien. Ik hoef nu dus niet meer bij de voorkant van de lens te komen bij het maken van een opname (ook wel een prettige gedachte als je zo dicht op een mogelijk prikkend insectje of plantje zit).
Tijdens het scherpstellen het knopje indrukken, bij lichtmeten en opnemen loslaten.
Nadat ik de vatting eraf gehaald heb, de lens schoongemaakt en gerepareerd (diafragma werkt weer naar behoren) en met de knutselmethode dichtgemaakt: een paar ringen (geborgd met lijm), een paar gaatjes boren voor de nieuwe schroefjes en de schroefjes omgebogen voor 'klem-vast'.
Het plaatje wat normaal gebruikt wordt door de camera om het diafragma open te houden bij het scherpstellen en losgelaten wordt om het diafragma te sluiten heb ik omgebogen zodat het op een handiger plek uitkomt om te bedienen en van een knopje voorzien. Ik hoef nu dus niet meer bij de voorkant van de lens te komen bij het maken van een opname (ook wel een prettige gedachte als je zo dicht op een mogelijk prikkend insectje of plantje zit).
Tijdens het scherpstellen het knopje indrukken, bij lichtmeten en opnemen loslaten.

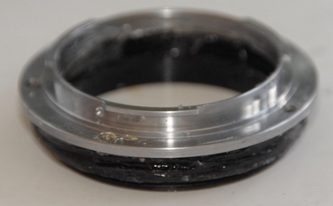

Het ombouwen van de vatting tot omkeerring (met dunne 'tussenring').

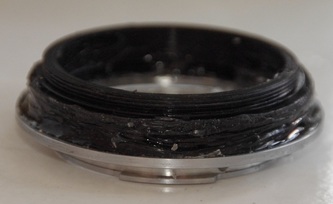

Voor de bevestiging van de lens heb ik een oude zonnekap genomen, het oude rubber losgehaald en dit met kitlijm vastgezet op de oude vatting van de lens. Nadat de kit goed droog is, de restanten verwijderen en afwerken. Simpel en doeltreffend. Doordat de ring in totaal iets dikker is dan een normale omkeerring, is er een kleine extra vergroting (net als met een tussenring) t.o.v. een normale omkeerring die op de body geschroefd wordt.
50 mm lens op omkeerring
Het meet-grid met de 50mm lens op de omkeerring geplaatst levert deze getoonde vergroting op.
Er zijn c.a. 36mm zichtbaar, dus dit levert maar een vergroting van c.a. 0,66 x = nog niet "echt macro"
Scherpstellen doe je door je camera naar voren en achter te bewegen: de scherpstelring bij de Pentax 50 mm zorgt er alleen voor dat de ringen verplaatst worden t.o.v. de body, de lenzen blijven t.o.v. de sensor op dezelfde afstand.
Er zijn c.a. 36mm zichtbaar, dus dit levert maar een vergroting van c.a. 0,66 x = nog niet "echt macro"
Scherpstellen doe je door je camera naar voren en achter te bewegen: de scherpstelring bij de Pentax 50 mm zorgt er alleen voor dat de ringen verplaatst worden t.o.v. de body, de lenzen blijven t.o.v. de sensor op dezelfde afstand.
28 mm lens op omkeerring
Hiernaast is te zien dat de vergroting veel meer is met de 28mm lens omgekeerd geplaatst.
Er zijn nu dus c.a. 11 mm zichtbaar op het beeld wat de sensor opneemt, dus dit is een vergroting van c.a. 2,25 x.
Dit is dus wel niet de sterkste vergroting die met mijn combinaties haalbaar is momenteel maar wel een van de makkelijkst bruikbaarste methodes: licht en makkelijker te richten dan met een grote lens met een omgekeerde lens ervoor.
Er zijn nu dus c.a. 11 mm zichtbaar op het beeld wat de sensor opneemt, dus dit is een vergroting van c.a. 2,25 x.
Dit is dus wel niet de sterkste vergroting die met mijn combinaties haalbaar is momenteel maar wel een van de makkelijkst bruikbaarste methodes: licht en makkelijker te richten dan met een grote lens met een omgekeerde lens ervoor.
Scherptediepte-verschillen.
Hieronder een rijtje opnames met de 50mm omkeer; toenemend diafragma voor de toenemende scherptediepte. Beginnend met f/2, eindigend met het maximale diafragma (en maximale scherptediepte) van f/16
Hieronder een vergelijkend rijtje, met de 28mm omkeer. Ook hier weer toenemend diafragma; f/2.8 tot f/16; gevolgd door een aantal opnames van een bladnerf, van een hoge diafragma-waarde tot een lage diafragma-waarde.
De opnames in deze rijtjes zijn de hele afbeeldingen van de sensor, er is dus nog te croppen voor verdere vergroting. Het verschil tussen de vergroting van het bloempje met de 50mm (boven) of 28mm (onder) is duidelijk te zien.
De opnames in deze rijtjes zijn de hele afbeeldingen van de sensor, er is dus nog te croppen voor verdere vergroting. Het verschil tussen de vergroting van het bloempje met de 50mm (boven) of 28mm (onder) is duidelijk te zien.
Omkeer met zoomlens; Pentax K-AF 35-80 f/4 - 5.6
De Pentax zoomlens 35-80 past met de filtermaat 49 ook op dezelfde omkeerring, dus daar ook een paar vergelijkende testjes mee gedaan.
Al snel blijkt dat het verder 'inzoomen' geen zin meer heeft: in plaats van een vergroting t.o.v. het normale gebruik van de lens, is het een verkleining en kan de lens beter in de standaard-richting gebruikt worden. Daarbij speelt ook mee dat de lichtsterkte bij het verhogen van de zoomstand (dus meer richting de 80mm lens) duidelijk af neemt. De afstand tot het test-vel wordt al snel veel groter dan het statief aankan, het scherpstellen wordt dan ook een stuk lastiger dan bij het gebruik in 'de normale richting'. Boven de 60mm is het omkeren dus absoluut onzinnig (met deze lens).
Een zoomlens als deze als omgekeerde lens gebruiken is dus weinig zinnig, tenzij ik natuurlijk alleen deze lens bij me heb en een omkeerring: dan is heel compact toch een redelijk macro-effect haalbaar.
Al snel blijkt dat het verder 'inzoomen' geen zin meer heeft: in plaats van een vergroting t.o.v. het normale gebruik van de lens, is het een verkleining en kan de lens beter in de standaard-richting gebruikt worden. Daarbij speelt ook mee dat de lichtsterkte bij het verhogen van de zoomstand (dus meer richting de 80mm lens) duidelijk af neemt. De afstand tot het test-vel wordt al snel veel groter dan het statief aankan, het scherpstellen wordt dan ook een stuk lastiger dan bij het gebruik in 'de normale richting'. Boven de 60mm is het omkeren dus absoluut onzinnig (met deze lens).
Een zoomlens als deze als omgekeerde lens gebruiken is dus weinig zinnig, tenzij ik natuurlijk alleen deze lens bij me heb en een omkeerring: dan is heel compact toch een redelijk macro-effect haalbaar.
omkeer, 35 mm, oneindig
De scherpstel-ring heeft een behoorlijk effect op de vergrotingsfactor: deze werkt als een 'soort van balgje' op de lens. Deze opnames op 35mm laten dat duidelijk zien.
vergroting c.a. 1.6 x |
op 'dichtbij' (macro-scherpstelling)
vergroting c.a. 2,36 x
|
C.a. 50mm, op 'dichtbij' scherpgesteld
'ingezoomed' op c.a. 50mm en de scherpstelling op 'dichtbij' (het bloempje op de lens) levert deze vergroting op:
c.a. 0.84 x |
op 'oneindig' scherpgesteld
en scherpgesteld op 'oneindig' levert dit een vergroting op van
c.a. 0.76 x |
C.a. op 60mm, c.a. 2 meter
Op ongeveer 2 meter scherpgesteld levert dit c.a. 0.5x vergroting op
|
'oneindig'
Op 'oneindig' scherpgesteld is dit c.d. 0.8x vergroting op.
|
'dichtbij'
En op 'dichtbij' ingesteld levert dit c.a. 0,47x vergroting op. Het is dus duidelijk dat dichtbij scherpstellen meer 'vergroot' dan op grotere afstand met de scherpstelring.
|
Normaal geplaatst, 80 millimeter, automatisch focus op 'macro'
De vergroting op c.a. 60mm was nog maar ongeveer 0,5 x bij c.a. 2 meter en op oneindig 0.8 x bij omgedraaid gebruik.
Op dat moment is het handiger om de lens normaal te plaatsen op de body zonder hulpmiddelen en toevoegingen: dan is automatisch diafragmeren mogelijk door de body en werkt ook autofocus normaal.
De afbeelding hiernaast toont dit aan: vergroting op stand macro is 0.47 x : hetzelfde als op c.a. 60 mm ingesteld met de scherpstelring op 'dichtbij'.
Op dat moment is het handiger om de lens normaal te plaatsen op de body zonder hulpmiddelen en toevoegingen: dan is automatisch diafragmeren mogelijk door de body en werkt ook autofocus normaal.
De afbeelding hiernaast toont dit aan: vergroting op stand macro is 0.47 x : hetzelfde als op c.a. 60 mm ingesteld met de scherpstelring op 'dichtbij'.
Tot slot nog een plaatje met deze lens als omkeerlens geplaatst
Nog een plaatje, op c.a. 40mm ingesteld van een klein spinnetje.
De plaatjes hieronder zijn ook met de omkeerring gemaakt als test; tussen 35mm en 60mm ingesteld dus met een kleine vergroting
De plaatjes hieronder zijn ook met de omkeerring gemaakt als test; tussen 35mm en 60mm ingesteld dus met een kleine vergroting
